變形縫是建筑工程中常見的構造，很多同學不知道變形縫，或者因為不知道變形縫的概念，在做工程時漏算了。今天就簡單給大家科普一下變形縫的概念。

一、什么是變形縫

1、名詞解釋：

變形縫：建筑物在外界因素作用下常會產生變形，導致開裂甚至破壞。變形縫是針對這種情況而預留的構造縫。

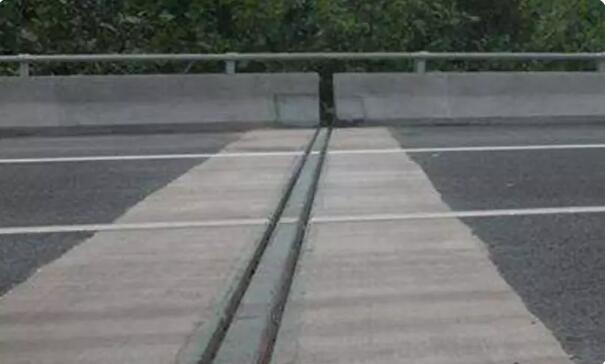

如何理解呢？不知道大家坐車時有沒有注意，在公路上或者路過橋面，開車會咯噔咯噔的，原因是路面上會有這樣的構造，如圖1所示。

圖1

這個就是路面的變形縫，為了防止路面因溫度熱脹冷縮，而產生開裂。

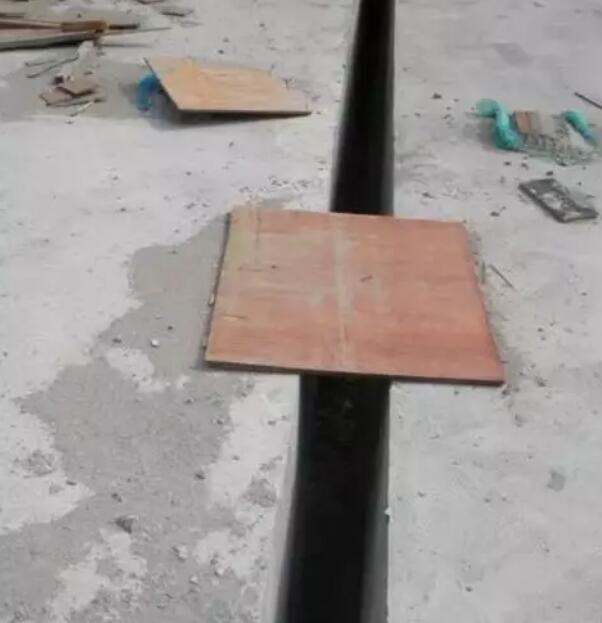

在建筑工程中也是一樣的，在建筑設計時也會預留縫隙，防止建筑因濕度溫度熱脹冷縮，或是防止建筑不均勻沉降，或是防震，建筑預留的縫隙如圖2所示。

圖2

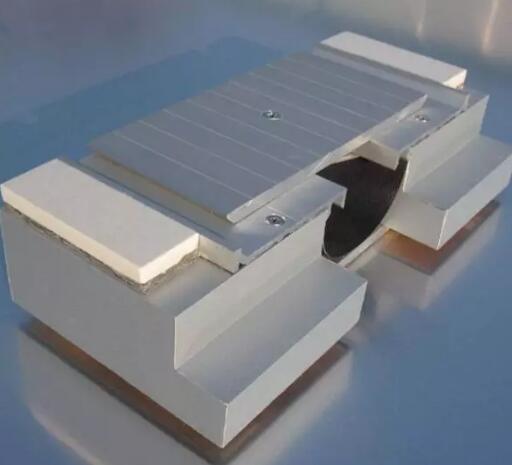

當然預留的縫隙不會這樣暴露著，會對縫隙進行處理，如圖3所示。

圖3

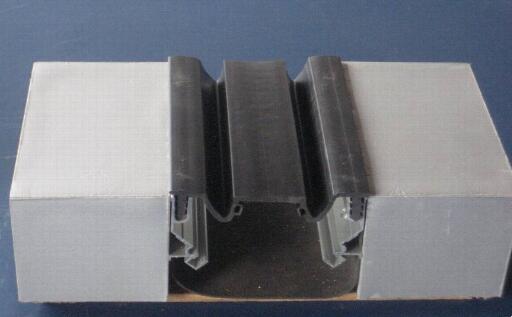

我們平常說的變形縫就是指這些構件，變形縫的構造樣式也是多種多樣的，我們把變形縫拿出來，如圖4所示。

圖4

圖5

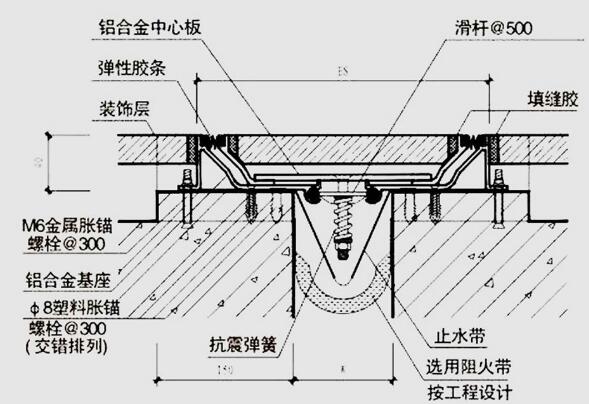

變形縫的構造也是比較復雜的，如圖6所示，就是一種變形縫的構造。

圖6

2、材料組成

（1）建筑變形縫設置由鋁合金型材、鋁合金板（或不銹鋼板）、橡膠嵌條及各種專用膠條等組成。

（2）如果在建筑變形縫裝置里配置止水帶、阻火帶和保溫帶，還可以使變形縫裝置滿足防水、防火、保溫等設計要求。

a.止水帶采用厚1.5mm三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。當長度方向需要連接時，可用搭接膠粘接。

b.阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。

3、變形縫分類

（1）按建筑使用部位分為：

樓地面變形縫，外墻變形縫，內墻變形縫，頂棚及天花變形縫，屋面變形縫。

（2）變形縫按功能分類：

伸縮縫、沉降縫、防震縫三種。

（3）使用部位分為：

平面型和轉角型。

（4）按變形縫裝置的構造特征分為：

金屬蓋板型，金屬卡鎖型，單列嵌平型，雙列嵌平型，橡膠嵌平型。

以上概念大家簡單了解一下就行，下面找了一些變形縫的圖片，讓大家有一定的感性認識。

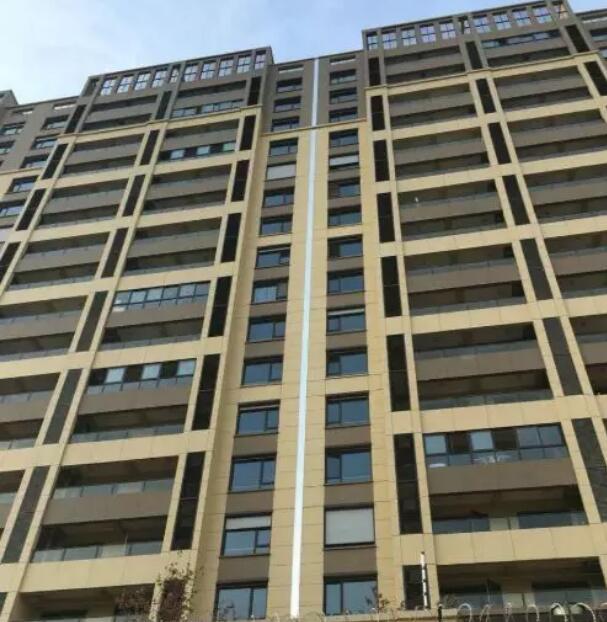

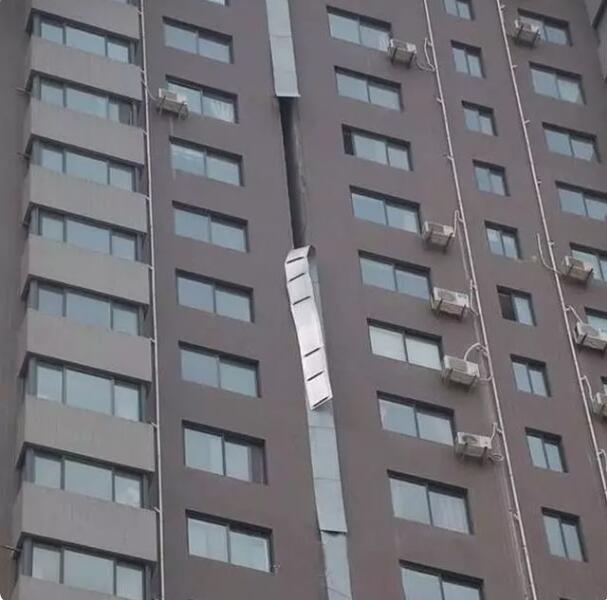

室外墻面變形縫如圖7所示

圖7

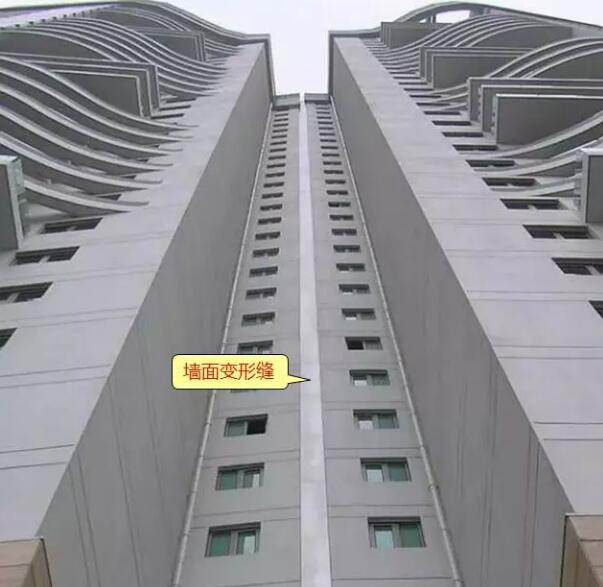

墻面變形縫，如圖8所示

圖8

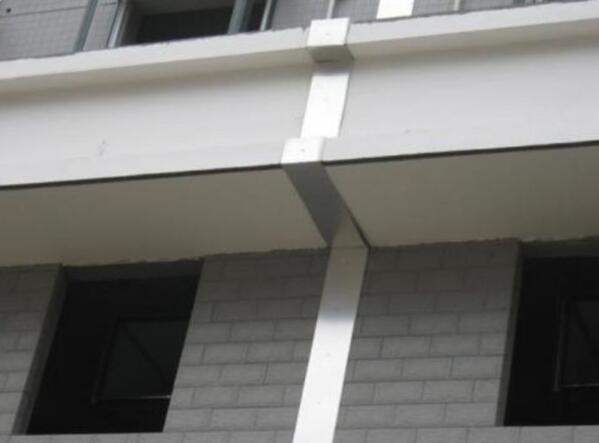

外墻突出處變形縫，如圖9所示。

圖9

樓頂屋面變形縫，如圖10所示。

圖10

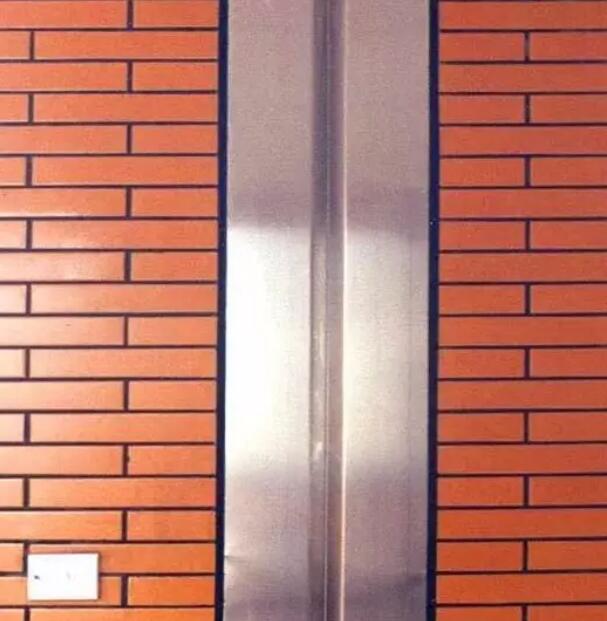

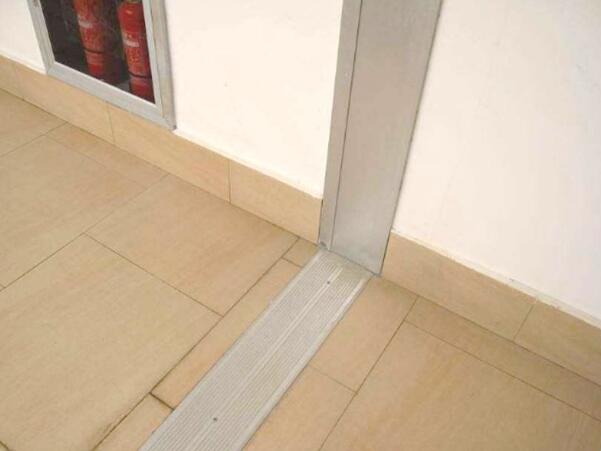

室內變形縫，如圖11所示。

圖11

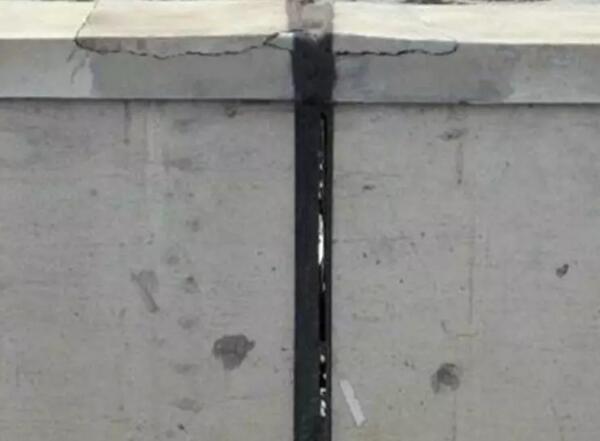

女兒墻處變形縫，如圖12所示。

圖12

兩單元樓之間變形縫，如圖13所示，當然這個變形縫施工質量是差了點，施工是不合格的。

圖13

二、什么是伸縮縫，沉降縫，防震縫？

相信很多同學可能知道伸縮縫，或者沉降縫，現在又有了變形縫，就分別不清楚了，它們的目的都是為了防止建筑變形，可以統稱為變形縫。

前面講了變形縫是，由于溫度變化，地基不均勻趁降和地震因素的影響，易使建筑發生變形或破壞，故在設計時應事先將房屋劃分成若干個獨立部分，使各部分能自由獨立的變化。這種將建筑物垂直分開的預留縫稱為變形縫。

變形縫包括伸縮縫、沉降縫、防震縫。

下面分別把伸縮縫，沉降縫，防震縫的概念給大家整理清楚，如果記不住也沒有關系，理解變形縫就可以。

1、伸縮縫

（1）、名詞解釋

伸縮縫：當建筑物較長時為避免建筑物因熱脹冷縮較大而使結構構件產生裂縫所設置的變形縫。

（2）、需要設縫的情況

①建筑物長度超過一定限度；

②建筑平面復雜，變化較多；

③建筑中結構類型變化較大。

（3）、設置原則

設置伸縮縫時通常是沿建筑物長度方向每隔一定距離或結構變化較大處在垂直方向預留縫隙，將基礎以上的建筑構件全部斷開，分為各自獨立的能在水平方向自由伸縮的部分。基礎部分因受溫度變化影響較小，一般不須斷開。

（4）、縫的構造

伸縮縫寬度一般為20-40mm，通常采用30mm。

2、沉降縫

（1）、名詞解釋

沉降縫：是為了預防建筑物各部分由于地基承載力不同或各部分荷載差異較大等原因引起建筑物不均勻沉降、導致建筑物破壞而設置的變形縫。

（2）、需要設縫的情況

①當建筑物建造在不同的地基上，并難以保證均勻沉降時；

②當同一建筑物相鄰部分的基礎形式、寬度和埋置深度相差較大，易形成不均勻沉降時；

③當同一建筑物相鄰部分的高度相差較大（一般為超過10m）、荷載相差懸殊或結構形式變化較大等易導致不均勻沉降時；

④當平面形狀比較復雜，各部分的連接部位又比較薄弱時；

⑤原由建筑物和新建、擴建的建筑物之間。

(3）、設置原則

設置沉降縫時，**將建筑的基礎、墻體、樓層及屋頂?shù)炔糠秩吭诖怪狈较驍嚅_，使各部分形成能各自自由沉降的獨立的剛度單元。

(4)、縫的構造

沉降縫可以兼作伸縮縫。沉降縫的寬度與地基情況及建筑高度有關。

①基礎沉降縫的結構處理：沉降縫的基礎也應斷開，其結構處理有磚混結構和框架結構兩種情況，磚混結構墻下條形基礎通常有雙墻偏心基礎、挑梁基礎、柱交叉布置等三種處理形式。

②墻體、樓地面、屋頂沉降縫構造：墻體沉降縫常用鍍鋅鐵皮、鋁合金板和彩色薄鋼板等蓋縫；地面、樓板層、屋頂沉降縫的蓋縫處理基本同伸縮縫構造。頂棚蓋縫處理應充分考慮變形方向，以盡量減少不均勻沉降后所產生的影響。

3、防震縫

在地震設防烈度為7-9度地區，有下列情況之一時需設防震縫：

1.毗鄰房屋立面高差大于6m；

2.房屋有錯層且樓板高差較大；

3.房屋毗鄰部分結構的剛度、質量截然不同。

防震縫寬度一般采用50-100mm，但對于多層和高層鋼筋混凝土結構房屋，其小縫寬應符合下列要求：

1、當高度不超過15m時，縫寬70mm；

2、當高度超過15m時，按不同設防烈度增加縫寬：

6度地區，建筑每增高5m，縫寬增加20mm；

7度地區，建筑每增高4m，縫寬增加20mm；

8度地區，建筑每增高3m，縫寬增加20mm；

9度地區，建筑每增高2m，縫寬增加20mm。

防震縫應沿建筑物全高設置。一般情況下基礎可以不分開，但當平面較復雜時，也應將基礎分開。

縫的兩側一般應布置雙墻或雙柱，以加強防震縫兩側房屋的整體剛度。

二、變形縫計算規則

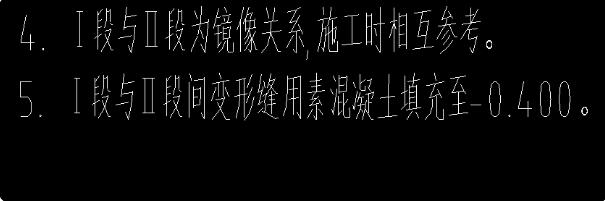

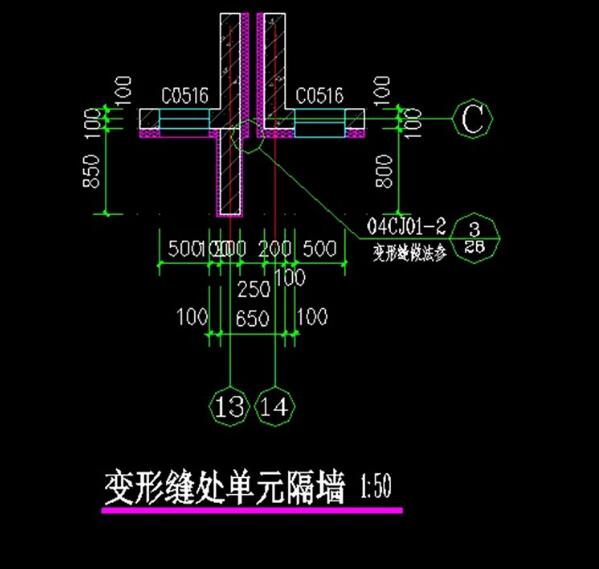

大致了解了變形縫，我們再回到圖紙上，有些圖紙在說明里注明變形縫，有些給出變形縫大樣，如圖14所示。

圖14

這份圖紙在單元隔墻外墻處需要設置變形縫，做法參見《04CJ01-2》。

圖15

變形縫的構造做法是很復雜的，如上圖所示，但是這些一般是施工人員看，我們一般做預算的不考慮這些，只需要清楚位置，計算長度即可。

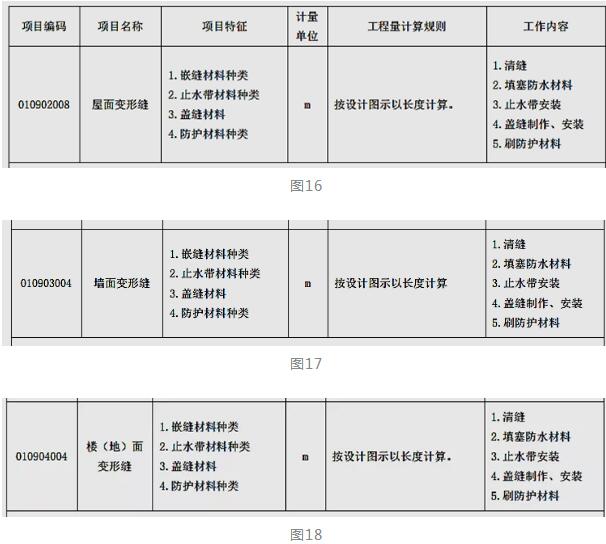

清單規定了變形縫的計算的工程量，按長度算，如圖16所示。

變形縫的計算就簡單的多了，一般不是用軟件處理，填表的時候，根據圖紙標注的位置測量長度就可以，如圖19所示，也可以參見圖紙說明。

圖19

這個是單元外墻伸縮縫，從-0.4算至外墻頂，從圖紙中測量，或者計算出即可，當然要算南北兩側，屋面上要算屋面變形縫。

一般單元隔墻中間是不連通的，不需要計算中間層，地面、內墻等變形縫。大家實際工程中測量一次就明白了，并不難。
